O que é PoE

PoE, abreviatura de Power over Ethernet, é uma tecnologia que permite o fornecimento de energia e a conexão de dados através de um único cabo. Elimina a necessidade de fontes de alimentação ou tomadas elétricas separadas para dispositivos de rede, tornando a instalação da rede mais acessível e eficiente. Usando pares extras de cabos de rede, a tecnologia PoE fornece energia elétrica para dispositivos de rede, como câmeras de segurança, telefones IP, pontos de acesso sem fio e aplicações industriais.

Benefícios do PoE

Economia de tempo e custos
O PoE pode reduzir o tempo e as despesas de instalação do cabeamento de energia elétrica. Os cabos de rede não requerem a instalação de um eletricista qualificado. A redução das tomadas elétricas necessárias por dispositivo instalado economiza dinheiro. Também reduz os custos de energia, permitindo o controle centralizado da iluminação, persianas e aquecimento e resfriamento.

Flexibilidade
Sem estarem presos a tomadas elétricas, dispositivos como monitores, câmeras de segurança e pontos de acesso sem fio podem ser posicionados em locais ideais e facilmente reposicionados se forem movidos.

Segurança
O fornecimento de energia usando PoE foi projetado para proteger de forma inteligente os equipamentos de rede contra sobrecarga, falta de potência e instalação incorreta. Também elimina o perigo de trabalhar com ou próximo de fontes de energia perigosas de alta tensão.

Confiabilidade
A energia PoE vem de uma fonte central e universalmente compatível e não de um conjunto de adaptadores de parede distribuídos. Pode ser apoiado por uma fonte de alimentação ininterrupta (UPS), permitindo operação contínua mesmo durante falhas de energia. O PoE também permite que os dispositivos sejam facilmente desativados ou redefinidos a partir de um controlador centralizado.

Escalabilidade
Ter energia disponível na rede significa que a instalação e distribuição das conexões de rede são simples e eficazes.

60W Passive POE Injector RJ45 Adaptador WiFi Para Câmera de Segurança CCTV VOIP Ethernet Switch Antena

Adicionar ao inquérito
Adaptador Ethernet de porta única 10/100/1000 Mbps 120 W para montagem em parede sobre Ethernet Injetor POE

Adicionar ao inquérito
Adaptador PoE de montagem em parede de 24 W sobre Ethernet

Adicionar ao inquérito
Adaptador de montagem em parede 24 W sobre Ethernet POE Injector

Adicionar ao inquérito
Adaptador Power Over Ethernet de plugue de parede 2*10/100 Mbps POE RJ45 Injetor

Adicionar ao inquérito

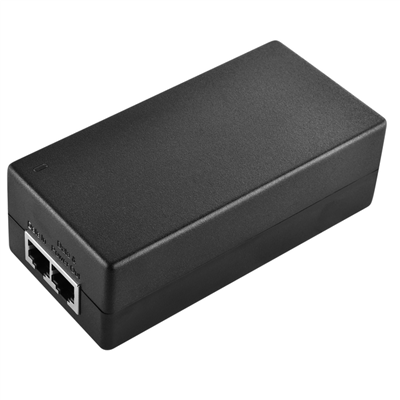

Injetor Gigabit PoE, 802.3af/at/bt 60W

Adicionar ao inquérito
Injetor GIgabit Power Over Ethernet PoE ativo 60W POE

Adicionar ao inquérito
Injetor DC24W POE (Power Over Ethernet) do plugue do Reino Unido

Adicionar ao inquérito
Injetor DC24W POE (Power Over Ethernet) de plugue americano

Adicionar ao inquérito

Por que nos escolher

Equipamento Avançado

Nossos equipamentos incluem máquina de solda de alta frequência, máquina de solda automática USB, máquina de solda USB 3.1 Haba, máquina de solda a laser, máquina de corte a laser, testador de ciclo de temperatura e umidade, testador de névoa salina, máquina de teste SGS, testador de força de inserção de conector, analisador de rede, Testador à prova d'água IP67.

Ampla gama de produtos

Sua série de produtos inclui cabos de conexão periférica para computadores, automóveis, aviação, medicina e outros campos. Ao mesmo tempo, para atender às crescentes demandas dos clientes, a empresa também fabrica uma variedade de produtos especiais customizados.

Qualificações completas

A empresa passou na certificação ISO9001:2015, ISO14001:2015 e na série USB3.1 como membro da associação HDMI. Enquanto isso, possuímos muitos equipamentos de produção avançados e equipamentos de inspeção de qualidade para melhorar a eficiência da produção, a consistência do produto e a estabilidade da qualidade.

Equipe Técnica Profissional

Kaiwin possui 10 linhas de produção modernas, emprega cerca de 350 trabalhadores e cobre uma área de 9.000㎡, com uma capacidade de produção anual de cerca de 10 milhões de unidades. Contamos com uma equipe de excelente pessoal técnico com mais de 10 anos de experiência.

Como funciona o PoE?

Para funcionar corretamente, o PoE (Power over Ethernet) depende de dois componentes cruciais: o equipamento de fonte de energia (PSE) e o dispositivo alimentado (PD). O PSE atua como fonte de energia, integrando energia elétrica com dados antes de transmiti-los ao sistema de rede, enquanto a quantidade específica de energia que ele pode fornecer depende do padrão PoE mencionado anteriormente. Por outro lado, PD refere-se a quaisquer dispositivos que utilizem a tecnologia PoE para receber energia e dados através do mesmo cabo Ethernet. Além disso, há duas maneiras de um PSE fornecer energia: por meio de uma configuração de extremidades (Modo A) com switches PoE ou de uma configuração de midspan (Modo B) com injetores PoE.

Os 4 principais tipos de PoE

Single-port 10/100/1000Mbps 120W Wall Mount Over Ethernet Adapter POE Injector

24W Wall Mount Over Ethernet Adapter POE Injector

GIgabit Power Over Ethernet Active PoE Injector 60W POE

Tipo 1 (padrão 802.3af)
Simplesmente conhecido como "PoE", o padrão Tipo 1 original foi introduzido pela primeira vez pelo IEEE em 2003. Ele usa dois pares de fios no cabo Ethernet para fornecimento de energia e os outros dois para transmissão de dados, fornecendo até 15,4 W (watts) de potência, deixando cerca de 12,95 W para os dispositivos alimentados.

Tipo 2 (padrão IEEE 802.3at)
PoE+ Tipo 2, lançado em 2009 com uma potência de saída significativamente aumentada de 30W, enquanto a potência recebida pelos dispositivos conectados é normalmente de 25,5W. Assim como o Tipo 1, utiliza dois pares de fios respectivamente para transmissão de energia e dados no cabo Ethernet.

Tipo 3 (padrão IEEE 802.3bt)
PoE tipo 3++ também pode ser chamado de 4PPoE (Four-Pair Power over Ethernet) ou Ultra PoE. Foi padronizado em 2018 e utiliza todos os quatro pares do cabo Ethernet para alimentação e entrega de dados, aumentando os níveis de potência para 60W, enquanto os dispositivos conectados recebem até 51W.

Tipo 4 (padrão IEEE 802.3bt)
PoE Tipo 4++ foi lançado junto com a versão Tipo 3 em 2018. Da mesma forma, tem o nome comum de 4PPoE e também aproveita todos os quatro pares do cabo Ethernet para transmissão, mas possui uma saída máxima ainda maior nível, até 100W, com os dispositivos conectados recebendo cerca de 71,3W após a dissipação do cabo.

Quais dispositivos alimentados podem ser usados para PoE?

Câmeras IP

As câmeras IP são populares para vigilância e segurança. O PoE simplifica sua instalação, eliminando a necessidade de fontes de energia separadas, facilitando sua colocação em locais sem tomadas elétricas próximas.

Pontos de acesso sem fio (WAPs)

Os WAPs fornecem conectividade Wi-Fi, essencial para a criação de redes sem fio em residências, escritórios e espaços públicos. Os WAPs habilitados para PoE se beneficiam do gerenciamento de energia centralizado e da instalação mais fácil em locais sem tomadas elétricas.

Telefones VoIP

Os telefones VoIP usam PoE para receber energia e dados, tornando a implantação em ambientes de escritório mais simples. PoE reduz a confusão de cabos e aumenta a confiabilidade centralizando o fornecimento de energia.

Iluminação LED

Os sistemas de iluminação PoE usam cabos Ethernet para fornecer energia e dados às luminárias LED. Isto permite controle avançado de iluminação, eficiência energética e fiação simplificada em comparação com sistemas elétricos tradicionais.

Que tipos de cabos Ethernet são usados em PoE?

Os cabos Ethernet são o elemento-chave nos sistemas PoE e a escolha do cabo pode impactar significativamente o desempenho e a confiabilidade da rede. As principais considerações para cabos de rede PoE incluem

Tipo de cabo

Cabos de categoria superior (Cat5e, Cat6, Cat6a e Cat7) oferecem melhor desempenho, incluindo taxas de dados mais altas e maior resistência ao ruído. Os cabos Cat6a e Cat7 são recomendados para aplicações PoE de maior potência (até 100 W) para minimizar a queda de tensão e o acúmulo de calor.

Qualidade do cabo

Cabos de alta qualidade com blindagem e isolamento adequados reduzem a interferência e garantem um fornecimento de energia confiável. Os cabos de par trançado blindado (STP) fornecem proteção adicional contra interferência eletromagnética (EMI), o que é importante em ambientes com alto ruído elétrico.

Comprimento do cabo

Embora os cabos Ethernet padrão suportem comprimentos de até 100 metros, extensões mais longas podem levar à perda de energia e à degradação do sinal de dados. Os extensores PoE podem mitigar esses problemas, permitindo comprimentos de cabo estendidos e mantendo o desempenho.

Aplicações comuns de PoE

Sistemas de segurança:PoE pode ser usado para alimentar câmeras IP e sistemas de controle de acesso. Isto permite a colocação flexível e estratégica de dispositivos de segurança, melhorando a cobertura de segurança em instalações com fontes de energia limitadas.

Voz sobre protocolo de Internet (VoIP):Ao reduzir a dependência de tomadas elétricas próximas, o PoE permite a implantação de telefones VoIP em áreas remotas, facilitando a comunicação de voz estável em toda a rede.

Pontos de acesso sem fio:O PoE pode ajudar a ampliar a cobertura Wi-Fi, especialmente em locais onde a instalação de novas linhas de energia pode ser difícil ou cara, garantindo uma conexão perfeita em toda a instalação.

Automação Predial:PoE simplifica a instalação de dispositivos inteligentes em edifícios, como detectores de contato, sensores de umidade, sistemas de controle de alarme, etc., independentemente da quantidade de tomadas elétricas disponíveis no local.

Expositores de varejo:O PoE pode fornecer energia para sinalização digital e quiosques interativos, eliminando a necessidade de fontes de alimentação separadas, reduzindo assim a confusão de cabos e criando uma estética mais limpa em ambientes de varejo.

Sistema de Execução de Fabricação (MES):Na fabricação, o PoE pode alimentar dispositivos que monitoram e controlam processos de produção, como o Terminal HMI da Advantech, agilizando a coleta de dados no chão de fábrica.

Automação de Fábrica:As fábricas podem implantar dispositivos como os gateways de detecção PoE da Advantech para integrar perfeitamente vários sensores e dispositivos na linha de produção, aumentando a eficiência geral das operações com gerenciamento centralizado de energia.

Sistema de Transporte Inteligente (ITS):PoE pode oferecer uma rede de comunicação de dados confiável para dispositivos ITS, como câmeras de monitoramento de tráfego ou sistemas de comunicação ferroviária, mesmo que as fontes de energia sejam limitadas na área. No entanto, é importante utilizar switches PoE que possam suportar choques e vibrações, como o modelo EN 50155 da Advantech, para garantir um funcionamento suave nestas aplicações.

Qual é a distância máxima do PoE?

PoE pode transmitir 100 metros do switch ou hub para o controlador de interface de rede (NIC), independentemente de onde a energia é injetada. A limitação não é o poder; os padrões de cabeamento Ethernet limitam o comprimento total do cabeamento a 100 m, a maior distância que um switch PoE pode transmitir dados simples pela Ethernet. Um extensor Ethernet PoE, no entanto, pode estender essa extensão em até 4,{3}} pés. Os extensores permitem o controle centralizado em uma ampla área para redes que abrangem empresas, campi e grandes operações de varejo, como shopping centers.

Como instalar seu PoE

Escolha o local certo

Selecione um local bem ventilado, longe de fontes de calor ou umidade.
Garanta fácil acessibilidade para fins de solução de problemas.

Conecte seus dispositivos

Use cabos Ethernet para conectar dispositivos como câmeras IP, pontos de acesso e telefones VoIP.
Verifique novamente as conexões dos cabos para evitar problemas de rede.

Conecte o cabo de alimentação

Use o adaptador de energia apropriado para o seu switch PoE.
Consulte as especificações do fabricante para obter a voltagem e amperagem corretas.

Configure seu switch PoE (opcional)

Se você tiver um switch PoE gerenciado, acesse a interface de gerenciamento baseada na Web para definir configurações como VLANs, QoS e PoE.
Para switches PoE não gerenciados, nenhuma configuração é necessária, pois eles já estão prontos para uso.

Teste sua rede

Certifique-se de que todos os dispositivos estejam conectados e acessíveis em sua rede.
Execute testes de velocidade da rede para verificar o desempenho ideal.

Como escolher o injetor PoE certo

Escolha o número adequado de portas
Os injetores PoE estão disponíveis em porta única, 2-porta, 4-porta, 8-porta, 12-porta, 16-porta, etc. um dispositivo alimentado, escolha um injetor PoE de porta única. Se houver vários dispositivos finais PoE, considere um injetor PoE de porta 2- para garantir que o número de portas PoE corresponda. Ao escolher um injetor PoE multiportas, é melhor reservar 1-2 portas de acordo com a situação real como backup de emergência para o futuro.

Escolha o injetor PoE ativo
É necessário garantir que o injetor PoE e o dispositivo alimentado conectado operem na mesma tensão. Normalmente, a tensão dos dispositivos PoE ativos (IEEE 802.3af/at ou IEEE 802.3bt) é DC 44-57V, enquanto os dispositivos PoE passivos operam na tensão de DC 18-48V. Dois dispositivos conectados com valores de tensão incompatíveis podem causar danos ao dispositivo. Portanto, recomenda-se a utilização de dispositivos PoE ativos considerando sua segurança. Em geral, o IEEE 802.3bt é compatível com versões anteriores de dispositivos 802.3af/at.

A potência de saída do injetor PoE é maior que a potência nominal total do PD
A potência dos dispositivos PD (câmeras IP, telefones IP, etc.) varia de baixa a alta. Ao escolher um PSE correspondente, você deve usar um injetor PoE cuja potência de saída seja maior que a potência nominal do PD. Se você usar um injetor PoE multiportas, a potência nominal total de todos os PDs deverá ser menor que a potência de saída total real do injetor PoE para evitar sobrecarga.

Taxa de transmissão de rede
A taxa de transmissão de dados do injetor PoE é principalmente adaptativa 10/100Base-T e adaptativa 10/100/1000Base-T. Se você precisar de uma taxa de transmissão gigabit, deverá escolher um injetor gigabit ou a taxa de transmissão cairá automaticamente.

Perguntas frequentes

P: Como o PoE reduz os custos de instalação?

R: Os custos de instalação de PoE são muito menores do que os de instalação de fiação tradicional e os custos operacionais são muito mais eficientes. Um cabo de par trançado fornece dados e energia aos dispositivos. O cobre existente em sistemas telefônicos legados também pode ser reaproveitado. Além disso, os injetores e divisores PoE economizam dinheiro ao permitir que os profissionais de TI combinem dispositivos legados com componentes de rede PoE mais novos e mais eficientes.

P: Como as implantações de PoE são mais responsivas?

R: Os dispositivos PoE se adaptam a ambientes em constante mudança. Eles podem ser facilmente movidos e reconectados no nível do switch e integrados facilmente em configurações de rede variáveis. PoE é plug-and-play. Uma rede inteira não precisa ser desativada para adicionar ou subtrair dispositivos.

P: Por que a instalação PoE é mais segura?

R: As tensões PoE Tipo 3 são normalmente inferiores a 60 V e as tensões Tipo 4 são inferiores a 90 V. Não são necessários conduítes e revestimentos metálicos. Menos etapas e riscos e o uso simples de um cabo Ethernet eliminam a necessidade de um eletricista licenciado.

P: Quais são os recursos de coleta de dados PoE?

R: A tecnologia PoE é perfeita para coleta de dados. Por exemplo, o software de análise pode ajudar os grupos de instalações a determinar quando uma área está ocupada e quando a iluminação LED e os componentes HVAC podem ser desligados. Como resultado, os custos operacionais podem ser muito mais baixos com base no uso real.

P: Como o PoE aumenta a produtividade?

R: Devido às capacidades de dados bidirecionais, os sistemas de iluminação LED podem ser programados para seguir o espectro e as frequências encontradas na natureza. Como resultado, os funcionários podem desfrutar de maior saúde, estado de alerta, criatividade, oportunidades de colaboração e uma sensação de bem-estar durante o trabalho.

P: Qual é a distância máxima do PoE?

R: O PoE pode transmitir 100 metros do switch ou hub para o controlador de interface de rede (NIC), independentemente de onde a energia é injetada. A limitação não é o poder; os padrões de cabeamento Ethernet limitam o comprimento total do cabeamento a 100 m, a maior distância que um switch PoE pode transmitir dados simples pela Ethernet.

P: Quanta energia os dispositivos PoE podem fornecer?

R: Os dispositivos PoE fornecem energia de acordo com a geração do padrão IEEE 802.3 do dispositivo. A geração do ciclo de vida é indicada pela extensão: "af", "at" (PoE+) ou "bt" (PoE++ ou UPoE). O gráfico a seguir fornece uma comparação lado a lado da potência máxima que cada tipo de PoE fornece no nível da porta.

P: Como o PoE alimenta os dispositivos?

R: A tecnologia PoE fornece energia com eficiência para dispositivos de rede por meio de um switch ou injetor de rede PoE. O equipamento de fornecimento de energia (PSE) garante uma conexão contínua de dados e energia, melhorando a escalabilidade e a flexibilidade da rede. Esta tecnologia simplifica a instalação, fornecendo energia CC a dispositivos compatíveis.

P: Como posso saber se meu cabo Ethernet suporta PoE?

R: Para determinar se o seu cabo Ethernet suporta PoE, verifique sua categoria. Cat5e ou superior (Cat6, Cat6a, Cat7) normalmente oferece suporte a PoE. Além disso, certifique-se de que seus dispositivos de rede (switches de rede, roteadores) sejam habilitados para PoE. No entanto, consulte sempre as especificações do seu dispositivo para confirmar a compatibilidade PoE.

P: Todos os cabos Ethernet são PoE?

R: A tecnologia POE utiliza pares sobressalentes de cabos de rede, normalmente pares de dados, para fornecer alimentação mínima aos dispositivos de rede. A tecnologia POE requer compatibilidade com versões anteriores, garantindo compatibilidade de pares de dados, consumo de energia, aplicações sem fio e distâncias curtas entre equipamentos de fonte de energia (PSE) e dispositivos alimentados (PDs).

P: Todos os cabos (Cat6, Cat6a, Cat7, Cat8) suportam PoE?

R: A tecnologia POE suporta entrega DC na maioria das novas plataformas de cabos, mas a compatibilidade final pode variar dependendo das especificações do cabo. Recomenda-se inspecionar seus cabos quanto à compatibilidade POE, verificar a compatibilidade dos cabos e realizar testes de compatibilidade para fornecimento de eletricidade e transmissão de dados.

P: O que é um injetor POE Midspan?

R: Um injetor Midspan PoE é um dispositivo que adiciona CC a um cabo Ethernet, permitindo que switches não PoE energizem dispositivos PoE. Simplifica a configuração da rede, reduz os custos de instalação e permite a utilização de dispositivos PoE sem substituir os switches de rede existentes.

P: Quão seguro é o PoE?

R: O PoE é geralmente seguro porque foi projetado com mecanismos de proteção integrados. Ele fornece CC apenas quando um dispositivo compatível está conectado, evitando sobrecarga elétrica. Além disso, segue os padrões IEEE, garantindo uma operação segura. No entanto, o uso de cabos e equipamentos de qualidade aumenta ainda mais a segurança. Use cabos de um fabricante confiável.

P: O PoE é útil para ampliar o alcance da rede?

R: Absolutamente! A tecnologia PoE pode ampliar significativamente o alcance da sua rede. Ao fornecer CC e dados pelo mesmo cabo Ethernet, você pode instalar dispositivos como câmeras de segurança ou pontos de acesso sem fio em locais distantes de tomadas CC. Isso torna o PoE ideal para implantações de rede flexíveis e em grande escala.

P: O PoE prejudicará dispositivos não PoE?

R: Não, o PoE não danificará dispositivos não PoE. Em uma configuração PoE, o Power Sourcing Equipment (PSE) possui uma fase de detecção que determina se o dispositivo conectado suporta PoE. Caso contrário, o PSE não transmitirá eletricidade, evitando assim qualquer dano potencial.

P: O PoE pode fornecer uma fonte de alimentação ininterrupta?

R: Power over Ethernet (PoE) não fornece inerentemente uma fonte de alimentação ininterrupta (UPS). No entanto, se o switch ou injetor PoE estiver conectado a um UPS, ele poderá fornecer energia ininterrupta aos dispositivos conectados durante uma queda de energia. Esta configuração pode ajudar a garantir a operação contínua de dispositivos críticos.

P: Qual é a diferença entre PoE+ e PoE ++?

R: PoE fornece até 15,4 watts de potência, PoE+ fornece até 30 watts e PoE++ fornece até 60 ou 100 watts dependendo do tipo. Cada padrão PoE oferece suporte a diferentes dispositivos. Quanto maior o tipo de PoE, mais poderosos e sofisticados os dispositivos eles podem alimentar.

P: Quanto PoE eu preciso?

R: As necessidades de energia dos seus dispositivos dependem do que você está conectando. A maioria dos dispositivos, como câmeras de segurança, telefones IP e pontos de acesso sem fio padrão, não requerem mais de 30 watts. No entanto, alguns dispositivos, como pontos de acesso sem fio 802.11ac com múltiplas portas USB e rádios, precisam de mais de 30 watts para desempenho máximo.

P: Cat6 é adequado para PoE?

R: Os cabos CAT 5E e CAT 6 podem ser usados para suportar dispositivos PoE. Mas, o vencedor é claro: é melhor usar cabo sólido e blindado CAT 6A para aplicações externas de longa distância por vários motivos fornecidos acima.

P: Qual é a diferença entre uma porta PoE e uma porta Ethernet?

R: Os cabos Ethernet podem transportar corrente elétrica além de dados, que são enviados simultaneamente por meio de fios separados. Os dispositivos com PoE podem, portanto, receber energia e dados de um único cabo Ethernet. Dispositivos que não possuem PoE recebem dados apenas de um cabo Ethernet.

Como um dos principais fabricantes e fornecedores de poe na China, damos as boas-vindas a você para comprar poe personalizado feito na China aqui em nossa fábrica. Para amostra grátis, entre em contato conosco agora.
